Jw_cad スパイラルダクト CD版

Jw_cadで換気や空調のダクト図面を作図 Web限定販売・送料無料

スパイラルダクト Φ75〜Φ600 エルボ・45°エルボ・T管・Y管・レジューサー・ニップル CAD図形データ

設備図面をサポートする継手CADデータのライブラリ集

1 本データをお使いのPCの任意の場所に保存します。

2 Jw_cadを起動し、配管のルート（中心線）を作図します。

3 Jw_cadのメニューから、[その他(A)] → [図形(Z)] を選択。

4 本データの保存先を開いて、作図したい部材ファイルを選択。

5 先に作図しておいた配管ルート（中心線）の交点を指示（クリック）で、部材を配置します。

ご購入前の確認事項

・Jw_cad専用の図形データです。他のCADソフトでは使用できません。

・パソコンやJw_cadの使い方へのサポートは行っておりません。

・Windows PCでの動作確認を行っております。

Jw_cadで設備図面を効率的にサポート（サイズ：3.38MB）

スパイラルダクトの継手・CAD図形を選んで配置するだけ

01-スパイラル-プレスエルボ

容量：75.3KB

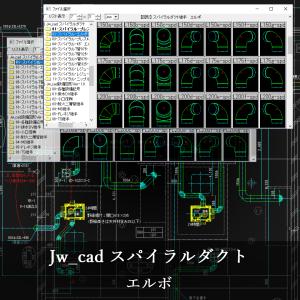

02-スパイラル-エルボ

容量：219KB

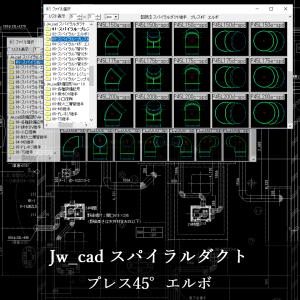

03-スパイラル-プレス45°エルボ

容量：52.6KB

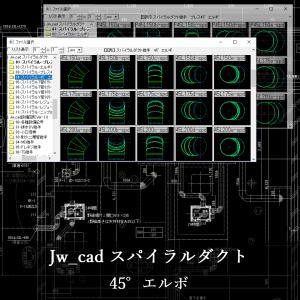

04-スパイラル-45°エルボ

容量：160KB

05-スパイラルＴ管075-300

容量：576KB

06-スパイラルＴ管325-600

容量：478KB

07-スパイラルＹ管075-300

容量：551KB

08-スパイラルＹ管325-600

容量：515KB

09-10 スパイラル・レジューサー

容量：100-300（284KB） ／ 325-600（496KB）

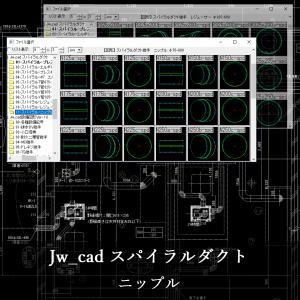

11-スパイラル・ニップル

容量：54.3KB

※本データを使用するにあたって不具合が生じた場合、いかなる場合におきましても弊社では責任を負いません。予めご了承ください。

別プランのご案内

手軽にすぐ使える「ダウンロード版」は、Jw_cad 設備設計情報室の公式ホームページにてお取り扱いしております。

配送・お支払い方法のご注意（必ずご確認ください）

・こちらの商品は、メール便（ポスト投函）での発送に限り【送料無料】です。

・メール便を選択された場合、配送日時の指定・代金引換はご利用いただけません。

・代金引換をご希望の場合は、買い物カゴに進まれてから必ず「配送方法 ＞ 小型宅配便 ＞ 代金引換」をお選びください（店舗側にて手動で正規の宅配便送料に修正し、確定メールをお送りさせていただきます）。

Jw_cadの図形ファイルです。スパイラルダクトφ75〜600 エルボ・45°エルボ・T管・Y管・レジューサーを作図できます。
